P3D/SCOPE

打ち上げ前にSCOPEのフライトモデルで撮影した画像

これらのイメージは、SCOPEのフライトモデルを使い、打ち上げ前に撮影したものです。

• 1998年7月 AMSAT P3D Spacecraft Integration Lab フロリダ州オーランド

  • ceiling.jpg クリーンルームの天井の鏡
    この天井からつるされた鏡は、SCOPEがLabの中の様子を見ることができるようにとP3D Labが用意してくれたもの。広角カメラからは天井のエアフィルターと鏡、そして鏡を通して見たP3Dの一部とLab様子が見える。 カメラ-B (広角度)

  • loubyscope.jpg Lou McFadin W5DID AMSAT P3D Spacecraft Integration Labマネージャ
    天井の鏡を通して狭角カメラで撮影。画像を180度回転して正しい向きにしてある。カメラ-A (狭角度)

  • portrait.jpg P3D による自画像
    Labのスタッフのアパートから外してきてくれた大きな鏡を椅子に乗せて撮影したP3Dの自画像。カメラ-A (狭角度)
    同じ画像を一部処理してたものが P3D Lab のホームページ にある

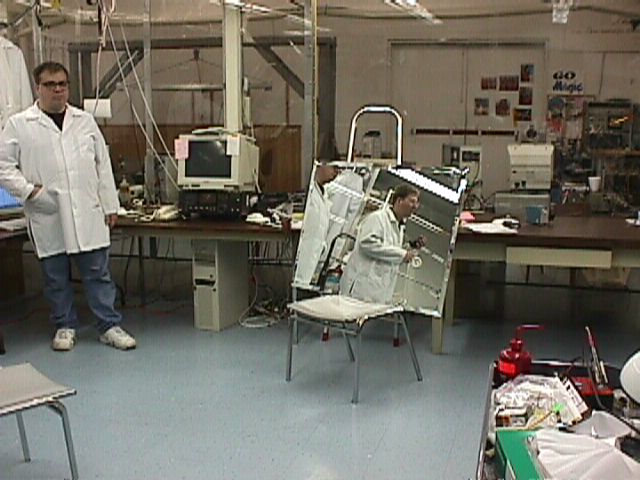

    この自画像をどうやって撮影したか (椅子に乗せた鏡, 衛星の姿勢, 突き出したSCOPEの光学系, SCOPEモジュールと右隣のYAHU これらはデジカメで撮影)


• moon102b.jpg (20KB), moon102b.bmp (1.44MB)
  三日月、露出 10 秒、x32 ND フィルター付き、カメラ-A (狭角). 小さすぎるし暗すぎますか？ でも、月までの距離と月の大きさを考えてみてください。地球は月よりもずっと大きく、P3Dは遠地点でも月よりずっと近くにあるのです。よく見るとあちこちに点が見つかるでしょう。これらは星ではなく、ホットピクセルと呼ばれるノイズのようなものです。この画像からダークフレームと呼ばれる画像を引き算処理することでこのノイズを見かけ上消すことができます。(1997 5月撮影)

  • moon-drk.jpg (20KB), moon-drk.bmp (1.44MB)
    これが上の画像からダークフレームを引き算処理した後の画像です。

  • moon-drk20.jpg (20KB)
    上と同じ画像の輝度を画像処理して上げたもの。

  • adark102f.jpg (20KB), adark102f.bmp (1.44MB)
    ダークフレームを見てみたいですか？ダークフレームその名の通りほとんど真っ黒な画像群です。これらはSCOPEフライトモデルの温度試験の過程でレンズに蓋をした状態で撮影されました。いくつかの温度それぞれにていくつかの露出時間で撮影した画像が保存されています。これらの画像は次の場所にありあます。
    ftp://ftp.jamsat.or.jp/pub/scope/darkframe
    http://www.jamsat.or.jp/anonftp/scope/darkframe



• p3dfull.jpg (78KB), p3dfull.bmp (1.44MB)
  SCOPEによる Phase 3D 衛星のスナップショット。SCOPE フライトモデルのカメラ-Aを使い、オーランドのAMSAT P3D Labで撮影 (1997)


• lyle2.jpg (100KB), lyle2.bmp (1.44MB)
  SCOPE/RUDAK-U合同ミーティングにて撮影した Lyle Johnson WD7GXD (1996年11月 千葉県市川)


• ohata1.jpg (21KB), ohata1.bmp (360KB)
  SCOPEのエレクトロニクス系を設計した大畑さん JM3MAJ。低解像度モード (1996年11月千葉県市川)
