Press Release No. 0005 (Copyright 1997 JAMSAT)

次期大型国際衛星 Phase-3D情報

1997年 5月 1日

日本アマチュア衛星通信協会(JAMSAT)

　ヨーロッパ宇宙機関(ESA)のアリアン５型ロケットの２号機（試験打ち上げ機）で、本年９月に打ち上げが予定されている、次期大型アマチュア国際協力衛星 Phase-3D衛星の製作のようすを紹介します。これらの写真は、北米のアマチュア衛星愛好家たちの団体である AMSAT-NA(North America) から提供されたものです。

• 写真501(185k JPEG形式)

  　日本アマチュア衛星通信協会(JAMSAT)が製作した、静止画カラーCCDカメラ「SCOPE」を Phase-3D衛星の内部に取り付けているところ。右は、AMSAT-NAのディック・ジャンセン(Dick Jansson, WD4FAB)、左はこのSCOPEモジュールを日本から持ち込んだ日本アマチュア衛星通信協会(JAMSAT)の武安義幸氏(JA6XKQ)。SCOPEモジュールは、このあとPhase-3D衛星に取り付けられた状態で初めて通電され、見事に初撮影に成功した。1997年2月、米国フロリダ州オーランドにある、Phase-3D衛星ラボにて。写真は、AMSAT-NAのキース・ベーカー氏(Keith Baker, KB1SF)による。



• 写真502(173k JPEG形式)

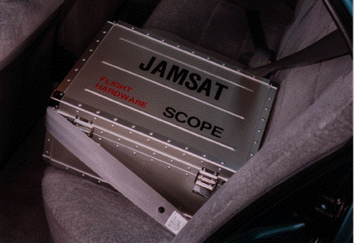

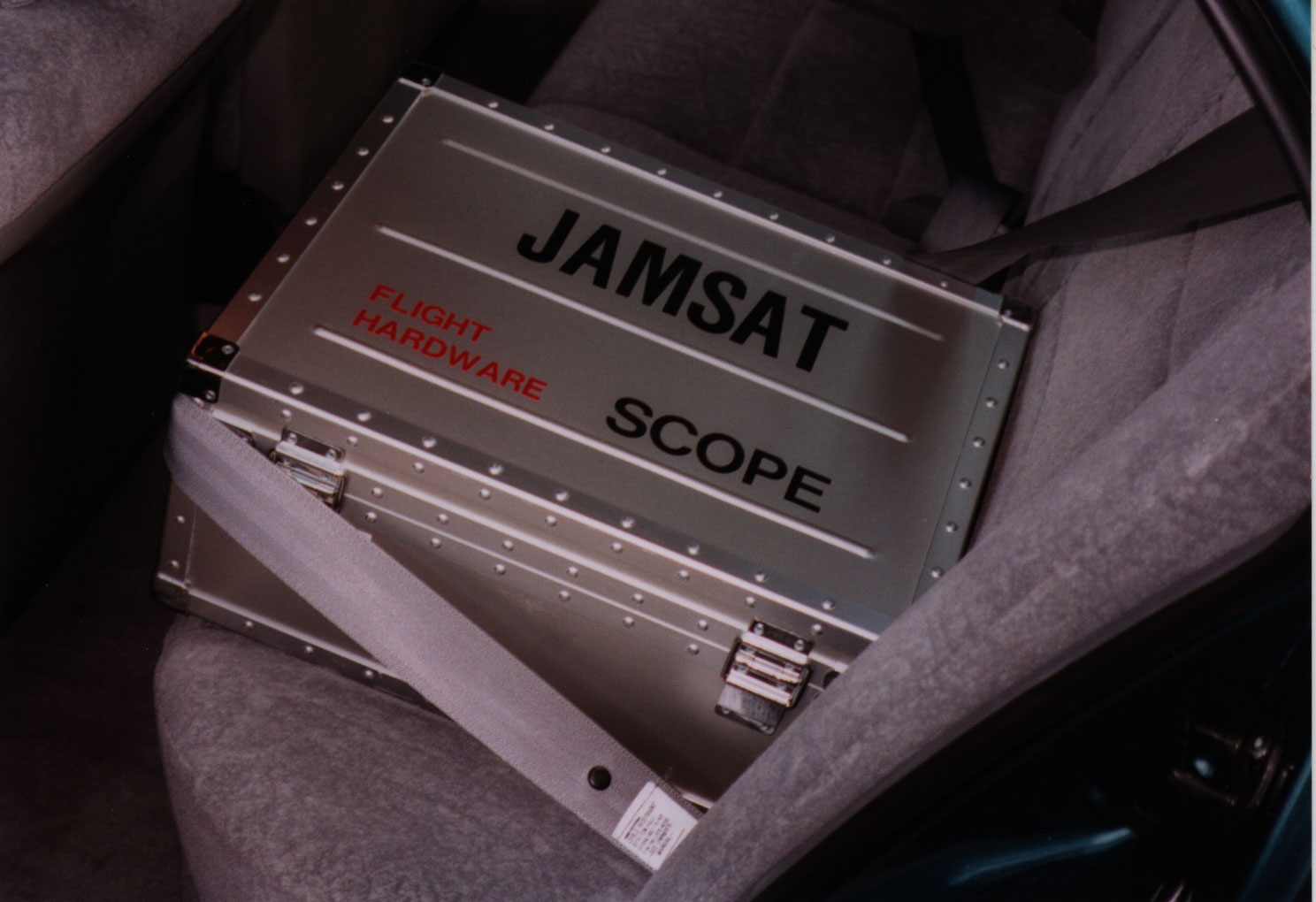

  　日本アマチュア衛星通信協会(JAMSAT)が製作したSCOPEモジュールが、はるばる地球を半周して日本からフロリダ州オーランドのPhase-3D衛星ラボに到着したところ。SCOPEモジュールの運搬専用に用意されたメタルケースに納められ、セダンの後部座席にシートベルトでしっかりと固定された。お金には代えられない価値のあるものだから、そのこころは我が子を思う気持ちと同じ。写真は、AMSAT-NAのキース・ベーカー氏(Keith Baker, KB1SF)による。



• 写真503(193k JPEG形式)

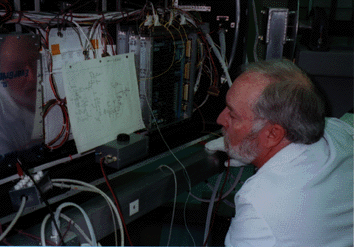

  　通電するまえに、配線とロジックをもう一度確認するロゥ・マクファデン氏(Lou MacFadin, W5DID)。彼は、Phase-3D衛星ラボのマネージャーである。この確認作業の後、その時点で取り付けられていた何台かの送信機や受信機が、Phase-3D衛星の心臓とも言える制御回路IHU(Internal Housekeeping Unit)からの信号によって通電され、それらの動作試験が行われた。写真は、AMSAT-NAのキース・ベーカー氏(Keith Baker, KB1SF)による。

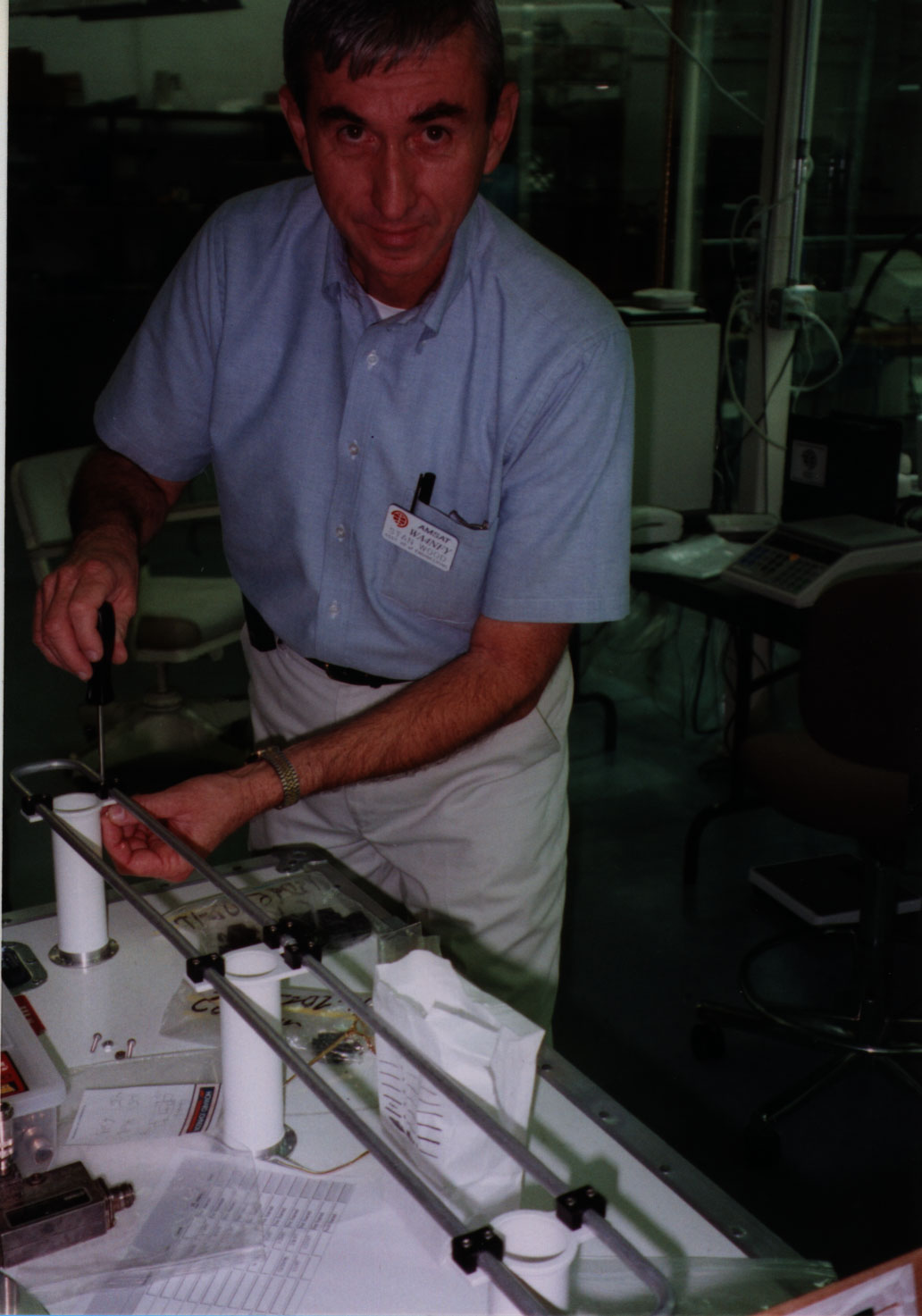

• 写真504(170k JPEG形式)

  　Vバンド(145MHz帯)用に使われるフォールデットダイポールアンテナを取り付けているスタン・ウッド氏(Stan Wood,WA4FNY)。Phase-3D衛星には、写真と同じフォールデットダイポールアンテナが３本取り付けられる。写真は、AMSAT-NAのキース・ベーカー氏(Keith Baker, KB1SF)による。



• 写真505(211k JPEG形式)

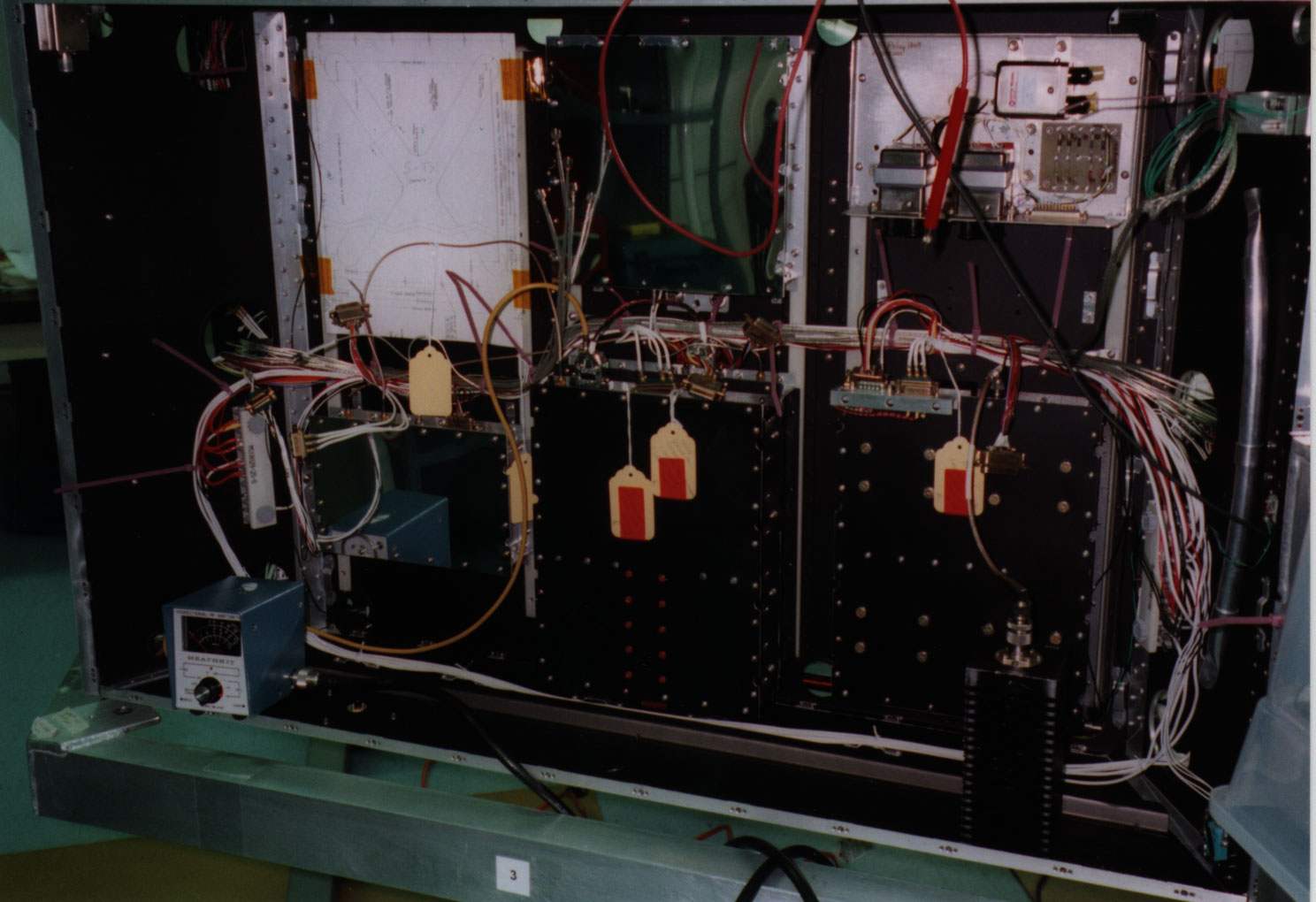

  　Phase-3D衛星の第3側面(Bay No.3)に取り付けられたVバンド(145MHz帯)やUバンド(435MHz帯)の送信機や受信機。2段3列に並んで、全部で6つのモジュールが取り付けられている。上段の中央は、VバンドとUバンドの受信機。その右は、VバンドとUバンドのアンテナを送信機と受信機の間で切り換えるためのハイパワー対応のリレーである。下段には、左から右へ順に、Uバンド送信機のエキサイター、Uバンド送信機の終段アンプ、Vバンドの送信機（終段アンプを含む）が並んでいる。中央のUバンド終段アンプは、高能率を誇るHELAPS回路が採用されている。写真は、AMSAT-NAのキース・ベーカー氏(Keith Baker, KB1SF)による。




• 写真506(134k JPEG形式)

  　Phase-3D衛星を使って記念すべき初交信を行う AMSAT-DL（ドイツ）の副会長ワェーナー・ハース氏(Werner Haas,DJ5KQ)。初交信は、フロリダ州オーランドにあるPhase-3D衛星ラボにて、コンフィグレーションU/Vの動作試験として行われた。この初交信の相手は、クリーンルームの外にいた AMSAT-DLのピーター(Peter Guelzow, DB2OS)であった。この初交信では、Phase-3D衛星の特徴のひとつである LEILA（ライラ）が期待どうりに働き、その威力が証明された。

  　コンフィグレーションU/Vとは、アップリンクをUバンド(435MHz帯)で、ダウンリンクをVバンド(145MHz帯)で行う組み合わせのことで、Phase-3D衛星以前は Bモードと呼ばれていた。また、LEILAは、適正を越える電力でアップリンクするユーザー（通称アリゲーターという）に対して、送信EIRPを下げるようCWで「QRP QRP」と警告したり、それでもアップリンクEIRPを下げない迷惑ユーザーの信号にはノッチフィルターをかけてしまうというアリゲーター対策のためのもの。写真は、AMSAT-NAのキース・ベーカー氏(Keith Baker, KB1SF)による。




• 写真507(195k JPEG形式)

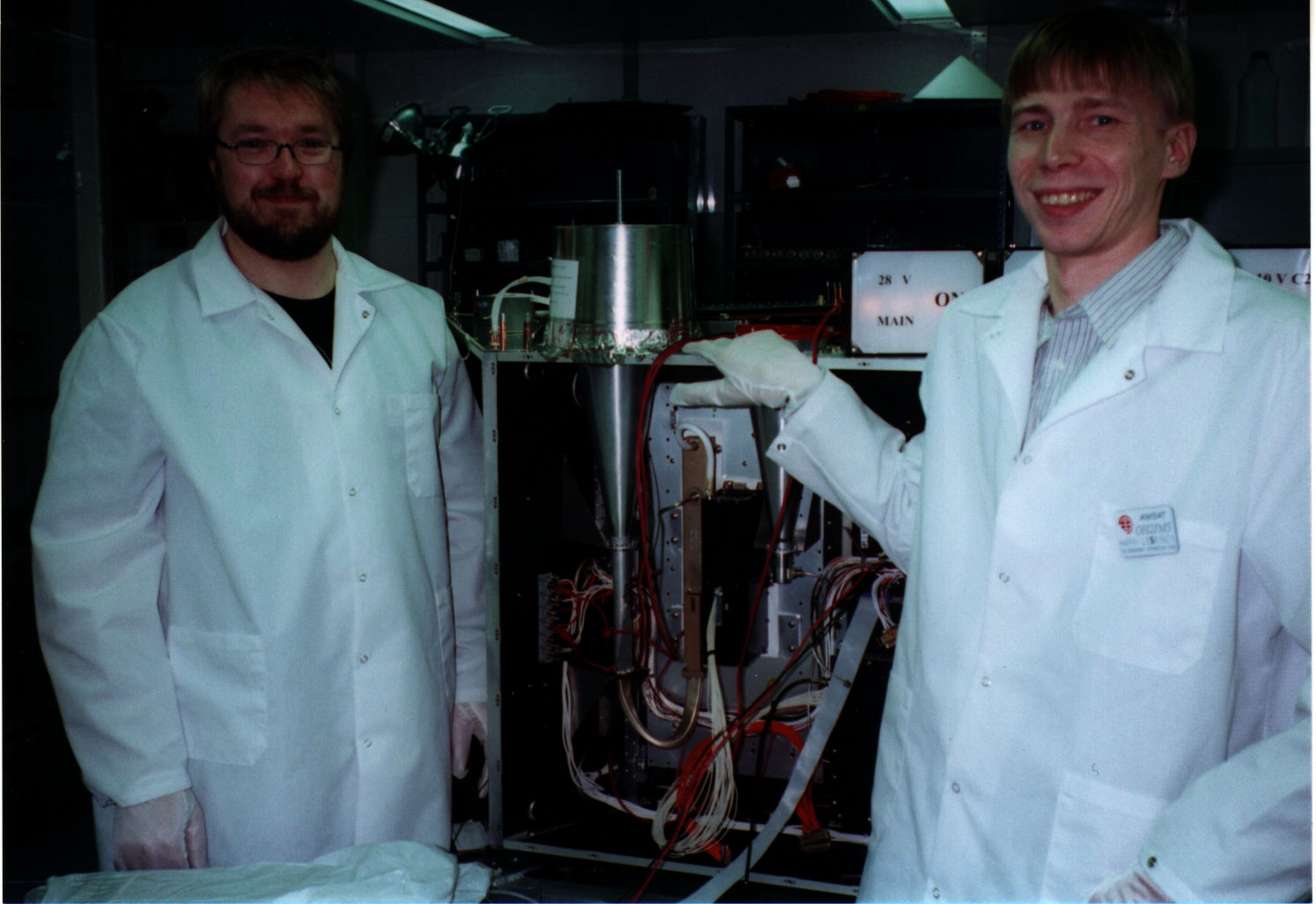

  Phase-3D衛星にXバンド(10GHz帯)用送信機とTWT（Traveling Wave Tube,進行波管）アンプを取り付けた AMSAT-OH（フィンランド）のメンバー。左はミカエル・フレッチャー氏(Michael Fletcher,OH2AUE)、右はハリー・レスキネン(Harri Leskinen,OH2JMS)。このTWTは、ドイツの AMSAT-DLから提供されたもので、AMSAT-OHのメンバーが製作した送信機と組み合わせて、Phase-3D衛星に取り付けられた状態で、実に60Wの出力を出した。フロリダ州オーランドにある Phase-3D衛星ラボにて。写真は、AMSAT-NAのキース・ベーカー氏(Keith Baker, KB1SF)による。



• 写真508(224k JPEG形式)

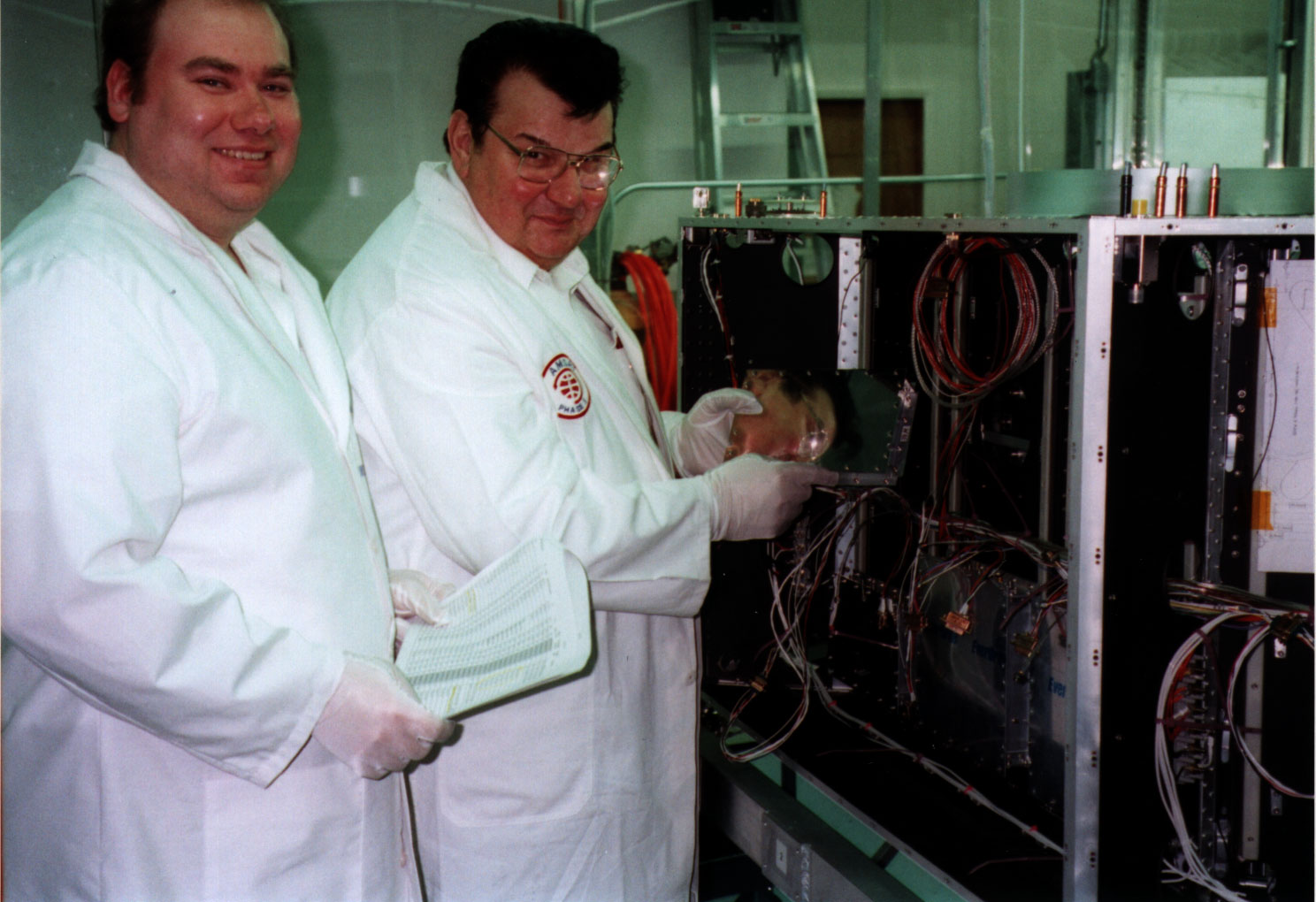

  　Phase-3D衛星の第5側面(Bay No.5)に、コマンド用のLバンド(1260MHz帯)受信機を取り付ける準備中のAMSAT-DL(ドイツ)の2人。右は、AMSAT-DLの副会長でもあるウェーナー・ハース氏(Werner Haas,DJ5KQ)、左は Phase-3D衛星のデジタル系を統括するピーター(Peter Guelzow, DB2OS)。ウェーナー氏の手のすぐ下には、Sバンド(2400MHz帯）、Hバンド（21MHz帯）、Cバンド（5600MHz帯）の受信機が見える。1997年3月はじめ、フロリダ州オーランドのPhase-3D衛星ラボにて。写真は、AMSAT-NAのキース・ベーカー氏(Keith Baker, KB1SF)による。
